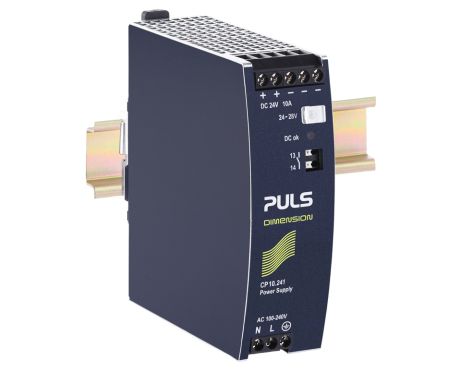

CP10.241
Alimentations électriques sur rail DIN pour systèmes monophasés
24 V, 10 A
Fiche technique
24 V, 10 A
| DC Sortie | 24 - 28 Vdc |
|---|---|
| 10 - 8.6 A | |
| 240 W | |
| Entrée | AC 100 - 240 V (-15 %/+10 %) |
| DC 110 V - 150 V (± 20 %) | |
| Dimensions (LxHxP) | 39 x 124 x 117 mm |
| Poids | 600 g |
Données d’entrée
| Tension d’entrée AC | AC 100 - 240 V (-15 %/+10 %) |
|---|---|
| Tension d’entrée DC | DC 110 V - 150 V (± 20 %) |
| Correction harmonique | active |
| Facteur de puissance | 0.97 |
| Limitation du courant d’appel | active |
| Courant à la mise sous tension | 6 A / 9 A |
| Recommandation sur le fusible d’entrée externe | B-6 A / C-6 A |
Données de sortie
| Tension nominale | 24 Vdc |
|---|---|
| Plage de réglage | 24 - 28 V |
| Plage de courant de sortie | 10 - 8.6 A |
| Courant de sortie | 8.6 A sur 28 V |
| 10 A sur 24 V | |
| Puissance de sortie | 240 W |
| Réserves de puissance | 20 % Surpuissance |
| Déclassement | 6 W/°C pour >+60 °C |
| 15 W/1000 m pour altitudes >2000 m | |
| Ondulation résiduelle max. | 50 mVpp |
Vue d’ensemble
| Dimensions (LxHxP) | 39 mm x 124 mm x 117 mm |
|---|---|
| Weight per unit (excl. packaging) | 600 g |
| Méthode de montage | Rail DIN |
| Température ambiante | -25 °C à 70 °C |
| Mode de connexion | Bornes à vis |
| Rendement, typ. | 95.2 % |
| Perte de puissance, typ. | 12.1 W |
| MTBF SN 29500 @ 40 °C (h) | 661000 h |
| Signal DC OK | oui |
