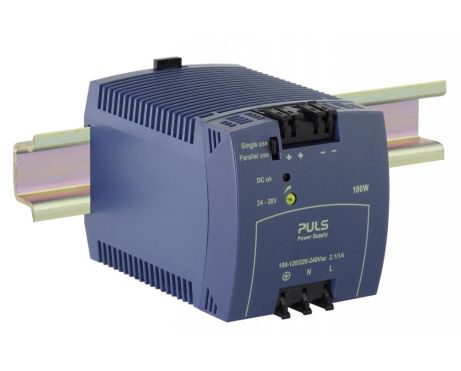

ML100.100
Alimentations électriques sur rail DIN pour systèmes monophasés
24 V, 4.2 A
Fiche technique
24 V, 4.2 A
| DC Sortie | 24 - 28 Vdc |
|---|---|
| 4.2 - 3.6 A | |
| 100 W | |
| Entrée | AC 100 - 120 / 220 - 240 V (-15 %/+10 %) |
| DC 290 V (-25 %/+20 %) | |
| Dimensions (LxHxP) | 73 x 75 x 103 mm |
| Poids | 360 g |
Données d’entrée
| Tension d’entrée AC | AC 100 - 120 / 220 - 240 V (-15 %/+10 %) |
|---|---|
| Tension d’entrée DC | DC 290 V (-25 %/+20 %) |
| Facteur de puissance | 0.55 |
| Limitation du courant d’appel | NTC |
| Courant à la mise sous tension | 22 A / 37 A |
| Recommandation sur le fusible d’entrée externe | B-10 A / C-6 A |
Données de sortie
| Tension nominale | 24 Vdc |
|---|---|
| Plage de réglage | 24 - 28 V |
| Plage de courant de sortie | 4.2 - 3.6 A |
| Courant de sortie | 3.6 A sur 28 V |
| 4.2 A sur 24 V | |
| Puissance de sortie | 100 W |
| Déclassement | 2.5 W/°C pour >+60 °C |
| Ondulation résiduelle max. | 50 mVpp |
Vue d’ensemble
| Dimensions (LxHxP) | 73 mm x 75 mm x 103 mm |
|---|---|
| Weight per unit (excl. packaging) | 360 g |
| Méthode de montage | Rail DIN |
| Mode de connexion | Bornes de serrage à ressort |
| Rendement, typ. | 90 % |
| Perte de puissance, typ. | 11.4 W |
| MTBF SN 29500 @ 40 °C (h) | 500000 h |
