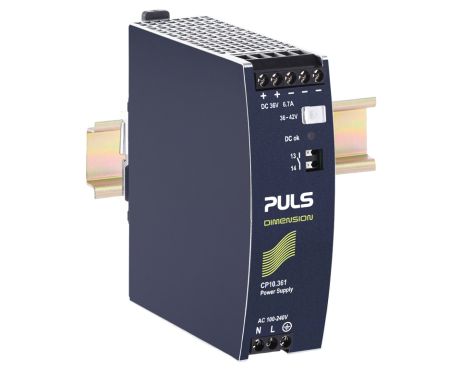

CP10.361
単相DINレール電源
36 V, 6.7 A
データシート
36 V, 6.7 A
| DC出力 | 36 - 42 Vdc |
|---|---|
| 6.7 - 5.7 A | |
| 240 W | |
| 入力 | AC 100 - 240 V (± 15 %) |
| DC 110 V - 150 V (± 20 %) | |
| 寸法(幅 x 高さ x 奥行) | 39 x 124 x 117 mm |
| 重さ | 600 g |
入力データ
| AC入力電圧 | AC 100 - 240 V (± 15 %) |
|---|---|
| DC入力電圧 | DC 110 V - 150 V (± 20 %) |
| 高周波抑制 | アクティブ |
| 力率 | 0.97 |
| 入力突入電流制限 | アクティブ |
| 入力突入電流 | 6 A / 9 A |
| 外部入力ヒューズの推奨事項 | B-6 A / C-6 A |
出力データ
| 定格電圧 | 36 Vdc |
|---|---|
| 調整範囲 | 36 - 42 V |
| 出力電流範囲 | 6.7 - 5.7 A |
| 出力電流 | 5.7 A / 42 V |
| 6.7 A / 36 V | |
| 出力電源 | 240 W |
| パワーリザーブ | 20 % Power Boost |
| ディレーティング | 6 W/°C のため >+60 °C |
| 最大リップルとノイズ電圧 | 50 mVpp |
基本データ
| 寸法(幅 x 高さ x 奥行) | 39 mm x 124 mm x 117 mm |
|---|---|
| Weight per unit (excl. packaging) | 600 g |
| 取り付け方法 | DINレール |
| 動作温度範囲 | -25 °C ～ 70 °C |
| 接続端子 | ねじ込み端子 |
| 効率（typ.） | 95.2 % |
| 電力損失（typ.） | 12.1 W |
| MTBF SN 29500 @ 40 °C (h) | 667000 h |
| DC-OK信号 | はい |
