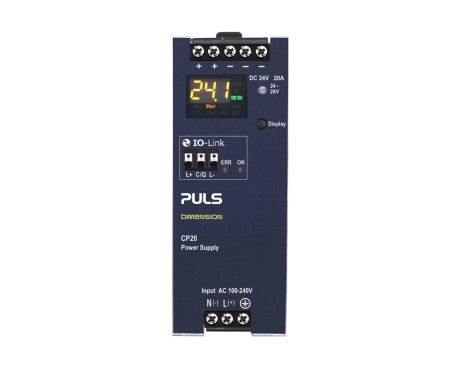

CP20.248-IOL
新規
単相DINレール電源
24 V, 20 A IO-Link and integrated display
データシート
24 V, 20 A IO-Link and integrated display
| DC出力 | 24 - 28 Vdc |
|---|---|
| 20 - 17.1 A | |
| 480 W | |
| 入力 | AC 100 - 240 V (-15 %/+10 %) |
| DC 110 V - 300 V (± 20 %) | |
| 寸法(幅 x 高さ x 奥行) | 48 x 124 x 127 mm |
| 重さ | 835 g |
入力データ
| AC入力電圧 | AC 100 - 240 V (-15 %/+10 %) |
|---|---|
| DC入力電圧 | DC 110 V - 300 V (± 20 %) |
| 高周波抑制 | アクティブ |
| 力率 | 0.99 |
| 力率 | 0.980000 |
| 入力突入電流制限 | アクティブ |
| 入力突入電流 | 4.6 A |
| 外部入力ヒューズの推奨事項 | B-10 A / C-10 A |
出力データ
| 定格電圧 | 24 Vdc |
|---|---|
| 調整範囲 | 24 - 28 V |
| 出力電流範囲 | 20 - 17.1 A |
| 出力電流 | 17.1 A / 28 V |
| 20 A / 24 V | |
| 出力電源 | 480 W |
| パワーリザーブ | 20 % Power Boost |
| ディレーティング | 12.5 W/°C のため >+60 °C |
| 最大リップルとノイズ電圧 | 60 mVpp |
基本データ
| 寸法(幅 x 高さ x 奥行) | 48 mm x 124 mm x 127 mm |
|---|---|
| Weight per unit (excl. packaging) | 835 g |
| 取り付け方法 | DINレール |
| Housing material | Metal |
| 動作温度範囲 | -25 °C ～ 70 °C |
| 接続端子 | ねじ込み端子 |
| 効率（typ.） | 95.5 % |
| 電力損失（typ.） | 23.0 W |
| MTBF SN 29500 @ 40 °C (h) | 463000 h |
| DC-OK信号 | はい |
