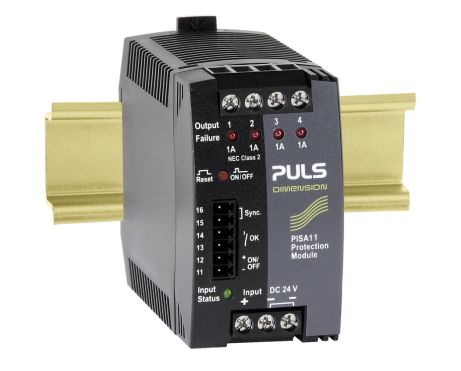

PISA11.401
電子式サーキットプロテクタ
24 V, 4 A 4チャネル、出力：2x1A
データシート
24 V, 4 A 4チャネル、出力：2x1A
| DC出力 | DC 24 V |
|---|---|
| 1 A , 1 A , 1 A , 1 A | |
| 入力 | DC 18 V - 30 V |
| 寸法(幅 x 高さ x 奥行) | 45 x 75 x 91 mm |
| 重さ | 120 g |
入力データ
| DC入力電圧 | DC 18 V - 30 V |
|---|---|
| 無負荷時DC入力電流、（typ.） | 43 mA |
| 出力オンに必要な入力電圧、（typ） | 21.4 Vdc |
| 入力電圧保護 min./max. | 21 - 21.8 Vdc |
出力データ
| 調整範囲 | 24 - 28 V |
|---|---|
| 出力電流 | 1 A , 1 A , 1 A , 1 A |
| 出力電流（すべての出力の合計） | 4 A |
| 出力電流制限 min./max. | 9 / 12.7 A |
| 出力ターンオン遅延時間 | 270 ms |
| 短絡時のシャットダウン時間（typ.） | 110 ms |
基本データ
| 寸法(幅 x 高さ x 奥行) | 45 mm x 75 mm x 91 mm |
|---|---|
| Weight per unit (excl. packaging) | 120 g |
| 取り付け方法 | DINレール |
| 動作温度範囲 | -25 °C ～ 70 °C |
| 接続端子 | ねじ込み端子 |
| 無負荷時損失（typ.） | 1.0 W |
| MTBF SN 29500 @ 40 °C (h) | 2347000 h |
